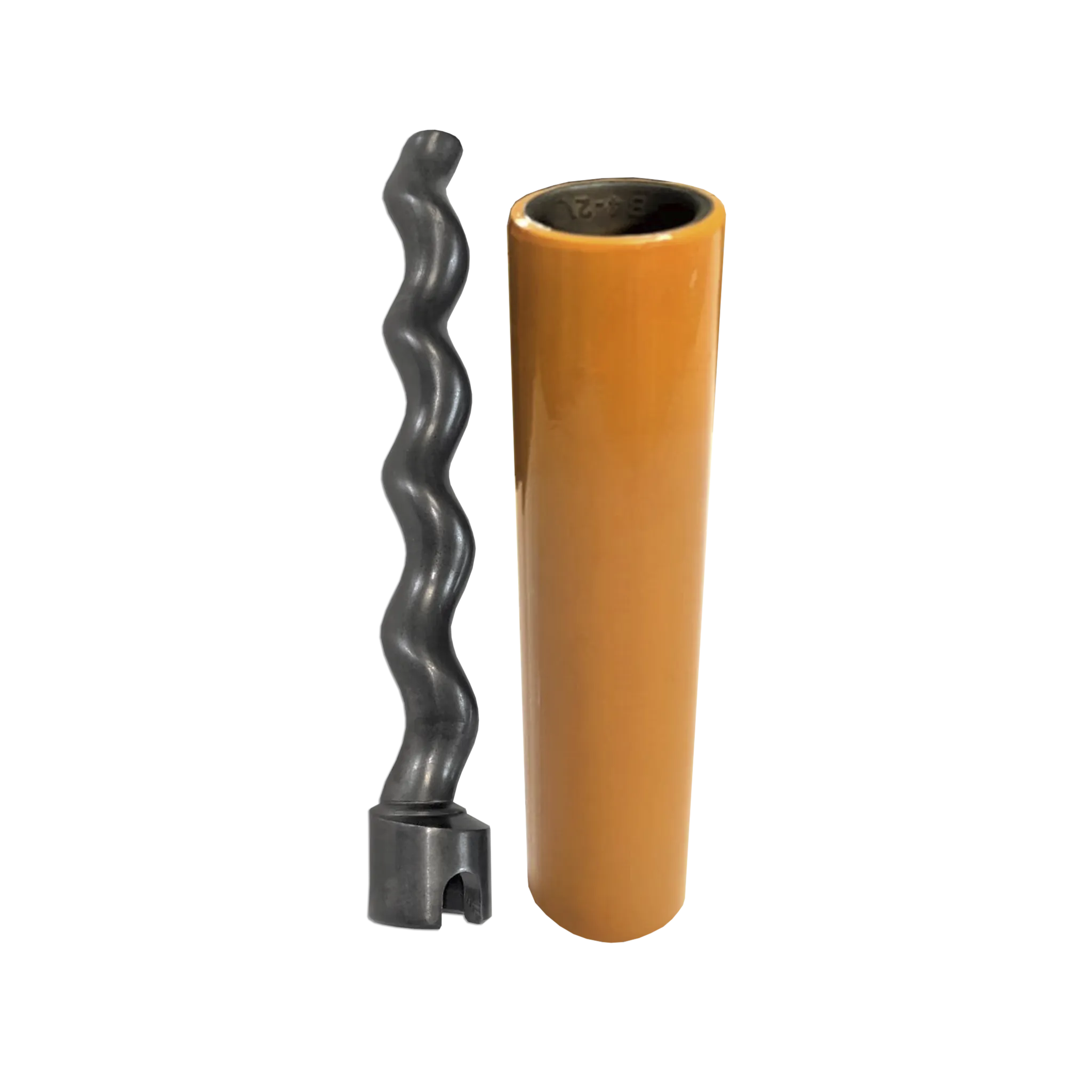

Статор шнековой пары B4-2 GRAND

Статор шнековой пары В4-2 для штукатурных машин

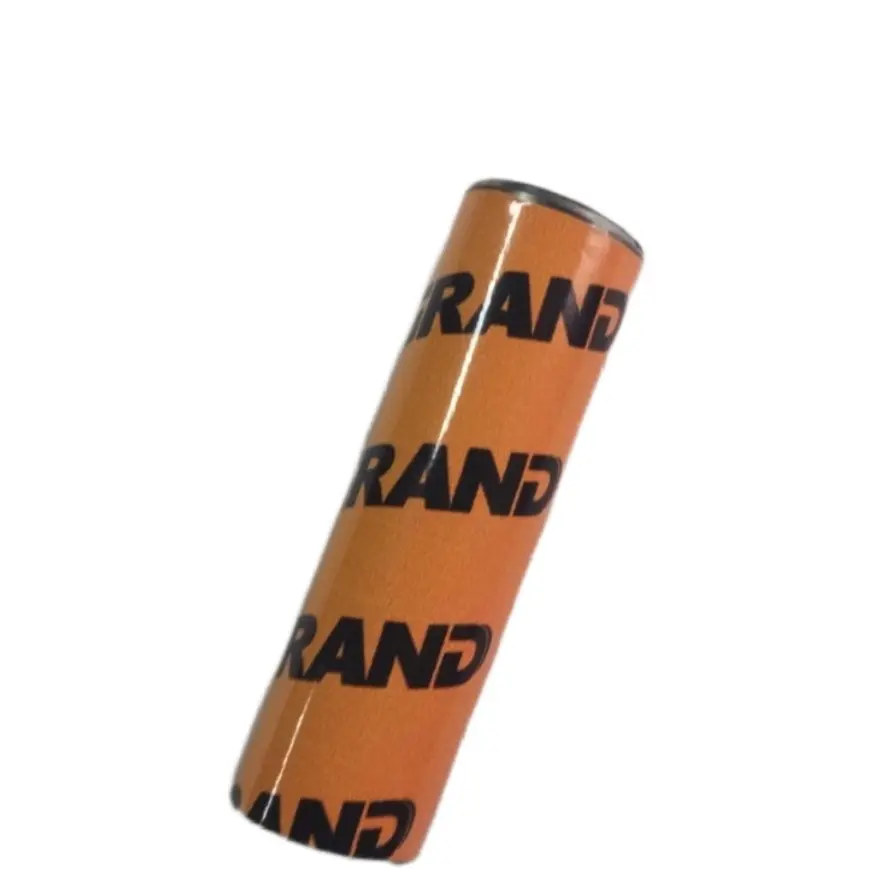

Статор применяется на малогабаритных штукатурных станциях с напряжением питания 220В. Статор состоит из резины и находится в металлической обойме.

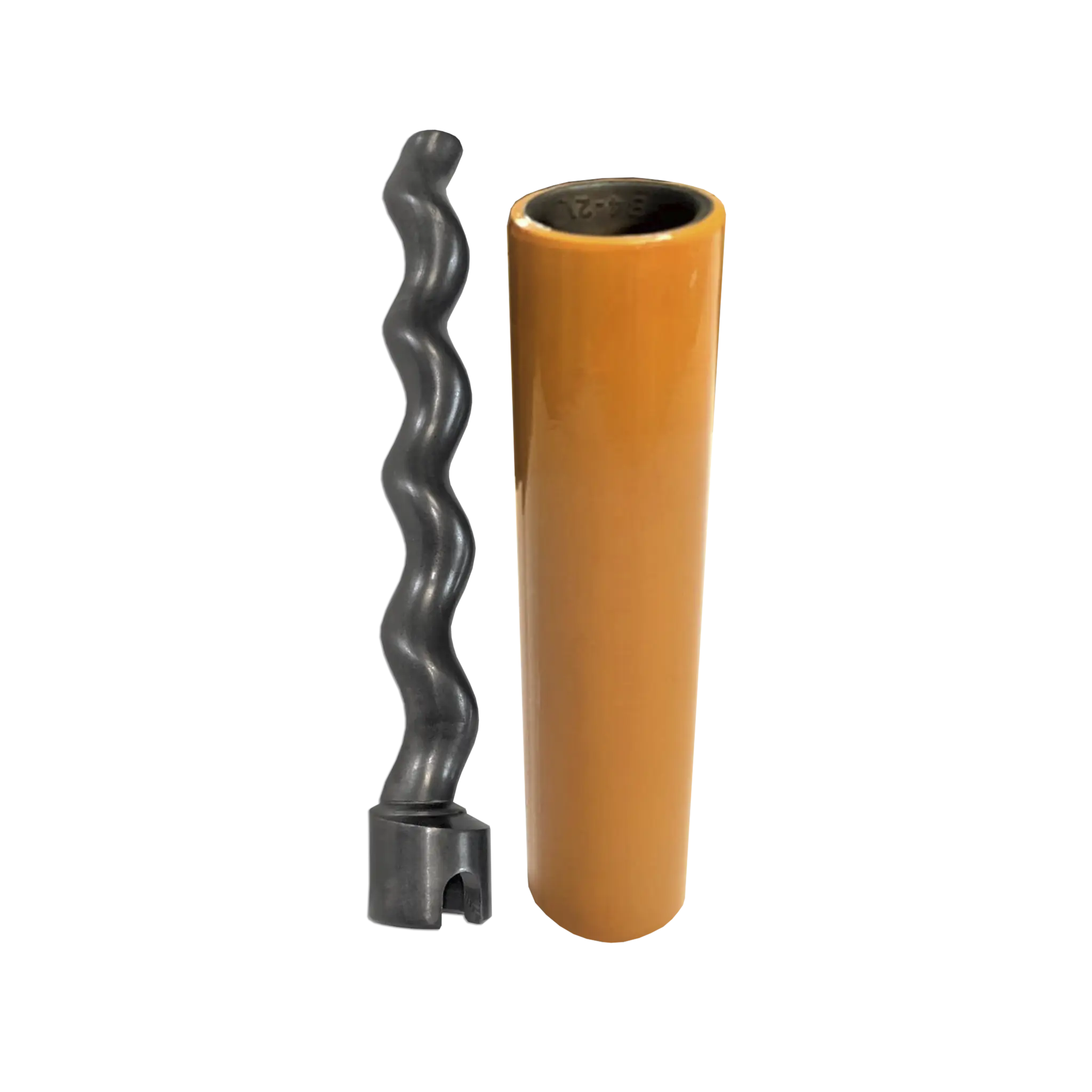

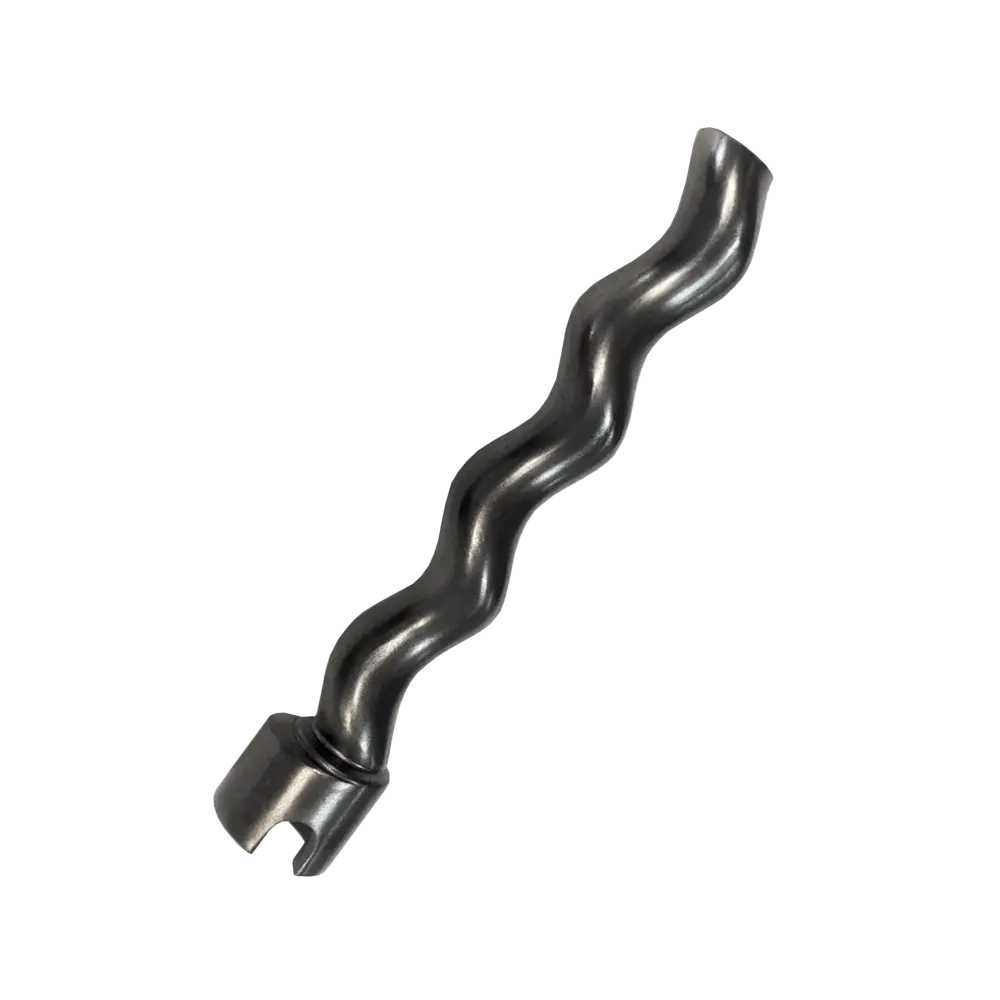

Шнековая пара состоит из 2-х частей – статора и ротора. Ротор – это винтовой стержень, который  вращается внутри статора, представляющего собой резиновую обойму в металлическом корпусе. Ротор очень плотно прилегает к внутренним стенкам статора, что обеспечивает высокое рабочее давление шнековой пары. В процессе вращения ротор осуществляет возвратно-поступательные линейные перемещения, открывая полость шнековой пары для захвата порции раствора и его перемещения в сторону рукава.

Шнековая пара может быть разной производительности в зависимости от ее конструктивных особенностей и мощности двигателя. Чем больше количество оборотов двигателя, тем интенсивнее вращение ротора в статоре шнековой пары и выше производительность оборудования.

Но немногие знают, из чего состоит название шнековой пары и почему.

Поясним на примере пары B4-2:

• Буква D означает диаметр статора (А = 40 мм, В = 51 мм, С = 59 мм, D = 90 мм, R = 114 мм).
• Цифра 4 (см. на схеме ниже) обозначает эксцентриситет ротора в мм. Чем больше цифра, тем больше объем подачи.
• Цифра 2 означает число ступеней сжатия (давление возрастает на на 10 бар на каждую ступень).

Представленная ниже схема демонстрирует, на что следует обратить внимание при выборе шнековой пары, а именно на:

• Производительность шнековой пары.
• Совместимость узла с конкретной моделью. Большую роль играет наружный диаметр и длина статора.
• Совместимость с параметрами двигателя.
