Инструкция для подбора окрасочного сопла GRACO

Расшифровка кода

Чтобы научиться подбирать нужные сопла с учетом особенностей предстоящего проекта и наносимого покрытия, важно научиться понимать значение кодовых номеров, с помощью которых обозначаются типоразмеры сопел — и это гораздо проще, чем кажется.

Обратите внимание, что это общие рекомендации. Пожалуйста, проконсультируйтесь с производителем краски/материала, чтобы удостовериться в правильности выбора рекомендуемого типоразмера сопла.

Два основных положения, которые следует принять во внимание:

• Необходимая ширина окрасочного факела сильно зависит от особенностей вашего проекта
  Чем больше ширина распыления материала, тем быстрее вы сможете окрасить поверхности большой площади, при этом расход краски будет увеличен. При меньшей ширине распыления материала скорость работы будет ниже, однако расход краски будет меньше, что позволит лучше контролировать процесс распыления.
• Размер отверстия сопла зависит от вязкости распыляемого материала
  Используйте сопла с отверстиями меньшего размера для нанесения менее вязких материалов, например красителей, а сопла с отверстиями большего размера — для более вязких материалов, таких как латексные краски.

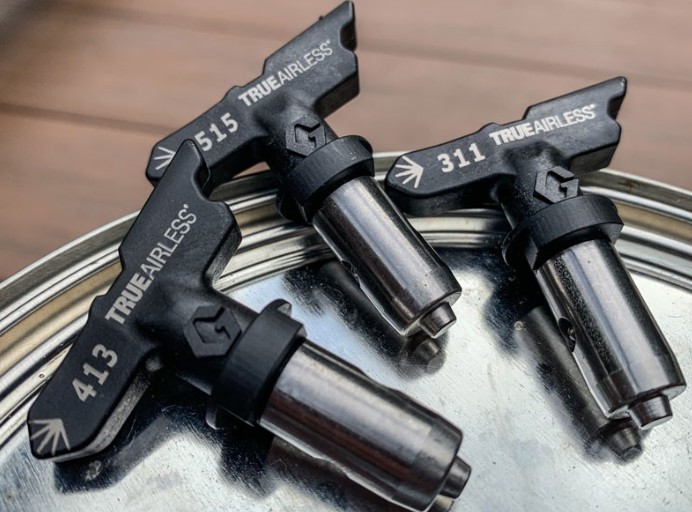

Расшифровка кодовых номеров сопел:

• Первая цифра означает ширину распыления. Умножьте это число на 5, чтобы получить фактическую ширину распыления в сантиметрах. Таким образом, "5" в "517" означает ширину окрасочного факела 25 см (5 x 5 = 25)
• Две последние цифры обозначают размер отверстия сопла в тысячных долях дюйма, то есть "17" в "517" означает, что величина отверстия в сопле составляет 0,017 дюйма.

Проверьте свой краскораспылитель

Прежде чем выбрать сопло, убедитесь, что точно знаете, какой краскораспылитель вы используете, и с соплами какого размера он совместим. Уровень давления в каждом краскораспылителе может быть разным, что определяет размер используемого сопла. Данная информация представлена в руководстве по эксплуатации краскораспылителя.


Рекомендация по скорости

• Величина распылительного отверстия в сопле (последние две цифры в кодовом номере сопла) определяет величину расхода материала. Чем выше это число, тем быстрее материал покидает краскораспылитель, и тем больший объем материала расходуется при распылении.
  Например, сопло «517» обеспечивает более высокий расход по сравнению с соплом «515»; таким образом, сопло «517» будет распылять материал быстрее, чем сопло «515».
• Для распыления материалов,  используемых для чистовой отделки (например, при нанесении красителей или лаков), требуются сопла с отверстием меньшего диаметра.
• Для нанесения более вязких материалов  (например, латексной краски) диаметр отверстия должен быть увеличен.

Понимание износа и последствий износа сопла

Выбор правильного сопла имеет важное значение для обеспечения высокого качества отделки, вне зависимости от типа распыляемого материала.
Однако даже при нормальных условиях эксплуатации сопла со временем изнашиваются. Поскольку большинство материалов содержат твердые частицы, вызывающие истирание поверхности, со временем сопла изнашиваются даже при нормальных условиях эксплуатации.

Очень важно своевременно производить замену сопла по мере его износа, тем самым обеспечивая точность размеров окрасочного факела, максимальную продуктивность и высокое качество окраски.

По мере износа сопла увеличивается размер его отверстия, а ширина окрасочного факела уменьшается.
Увеличение отверстия сопла приводит к тому, что в единицу времени из него выходит больший объем краски, то есть большее количество краски попадает на небольшой участок, что приводит к увеличению отходов краски.
Уменьшение ширины окрасочного факела приводит к тому, что площадь участка, обрабатываемого за один раз, уменьшается, и для окрашивания поверхности требуется больше проходов, что приводит к увеличению трудозатрат.

Рекомендация по износу сопла

Всегда выбирайте минимально допустимый уровень давления, позволяющий формировать необходимый окрасочный факел. Такой подход позволяет не только сэкономить краску, уменьшив перепыл, но также способствует снижению износа сопла и увеличению срока службы насоса.

• Срок службы сопла зависит от распыляемого покрытия. Рекомендуемая периодичность замены:
  • Латексная краска — замена после 55–150 л (13–33 галлонов)
  • Масла и красители — замена после распыления 135–225 л (30–50 галлонов)
• Не увеличивайте давление насоса; это приведет к увеличению отходов краски и ненужному износу компонентов насоса.
