Коды ошибок Graco: расшифровка и пошаговое устранение неисправностей

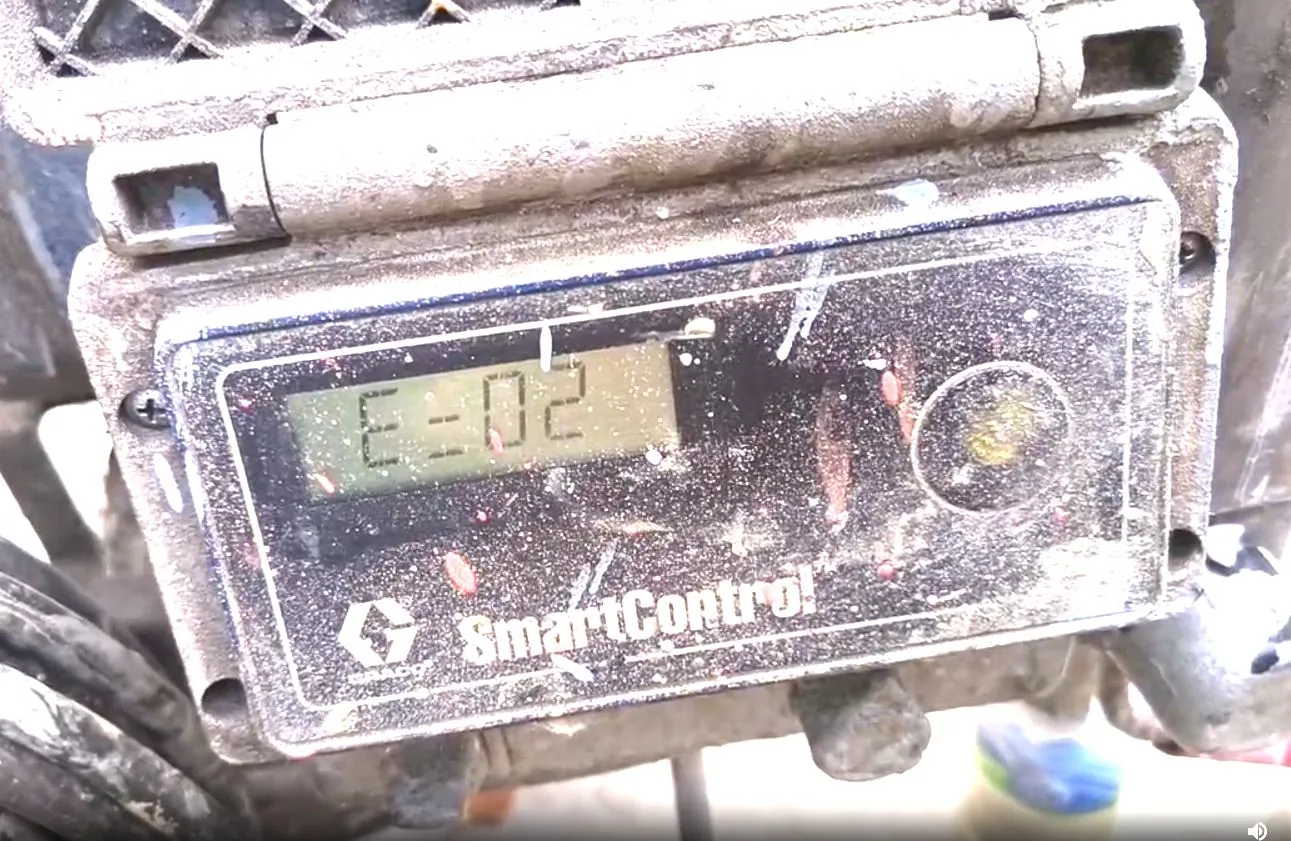

Окрасочные аппараты Graco (модели GX, Mark, Ultra, ST MAX) оснащены системой самодиагностики. При возникновении неисправности на цифровом дисплее появляется код вида CODE XX. Для моделей без экрана (например, со встроенной защитой ProGuard) о проблеме сигнализирует мигающий светодиод.
Важно: Перед любыми манипуляциями по ремонту обязательно выполните процедуру снятия давления (Pressure Relief Procedure), указанную в инструкции к вашей модели.
Основные коды ошибок Graco и их решение
| Код | Описание неисправности | Пошаговое устранение |
|---|---|---|
| CODE 02 | Ошибка датчика давления. Плата не получает сигнал. |
1. Осмотрите провода и разъемы датчика на предмет заломов и потеков краски. 2. Очистите контакты. 3. Если сигнал не появился — замените датчик давления или плату управления. |
| CODE 03 | Неисправность датчика давления. Сигнал не распознается. |
1. Проверьте целостность проводки. 2. Очистите сенсор от засохшей краски. 3. При сохранении ошибки — замена датчика или платы. |
| CODE 04 / 17 | Перепады или несоответствие напряжения в сети. |
1. Отключите аппарат. 2. Проверьте вольтаж сети (мультиметром) и положение переключателя 110/220В на корпусе. 3. Подключите к стабильной линии через качественный удлинитель сечением не менее 2,5 мм². |
| CODE 05 | Двигатель не вращается (заклинивание или обрыв). |
1. Проверьте все контакты на двигателе. 2. Отсоедините насос от двигателя. Попробуйте провернуть вал мотора вручную. 3. Если вал заклинил — требуется ремонт или замена двигателя. Если вал крутится свободно, а мотор не запускается — проблема в плате управления. |
| CODE 06 | Перегрев двигателя. |
1. Выключите аппарат и дайте ему остыть 20–30 минут. 2. Очистите вентиляционные решетки от пыли и аэрозольного тумана. 3. Проверьте, не слишком ли вязкий материал вы используете. 4. Если перегрев повторяется — двигатель подлежит замене. |
| CODE 08 | Слишком низкое входное напряжение. |
1. Отключите другие мощные приборы (компрессоры, тепловые пушки) от этой же линии. 2. Подключите аппарат напрямую в розетку, избегая длинных катушек-удлинителей. |
| CODE 10 | Перегрев платы управления. |
1. Обесточьте аппарат. 2. Очистите внутренности корпуса от строительной пыли (используйте сжатый воздух). 3. Проверьте работу встроенного вентилятора охлаждения. 4. Если плата горячая при холодном двигателе — замените плату. |
| CODE 12 | Срабатывание защиты от перегрузки по току. |
1. Перезапустите аппарат. 2. Проверьте, не забит ли заборный фильтр, фильтр пистолета или сопло. 3. Убедитесь, что материал не слишком густой для вашего аппарата. 4. Проверьте общую нагрузку на сеть. Регулярно промывайте входной фильтр и фильтр пистолета. Засор — главная причина 90% ошибок перегрузки (CODE 12). |
| CODE 15 | Ошибка соединений двигателя. |
1. Обесточьте аппарат. 2. Плотно защелкните все фишки и клеммы на двигателе и плате. 3. Проверьте провода на предмет потертостей. |
| CODE 16 | Отсутствие сигнала датчика положения двигателя. |
1. Проверьте шлейф датчика положения. 2. Если проводка целая, вероятен выход из строя самого двигателя. |
Модели без дисплея: ProGuard и WatchDog
Если на вашем аппарате Graco нет цифрового экрана, ориентируйтесь на индикаторы:
- ProGuard: Мигающий красный индикатор сигнализирует о критическом падении или скачке напряжения. Полное отсутствие света — проверьте вилку, розетку и главный предохранитель.
- WatchDog: Надпись
EMPTYна мини-дисплее означает, что материал не поступает в систему (пустая емкость, забитый фильтр в баке или потеря валика на конце всасывающей трубки). Заправьте аппарат, удалите воздух и перезапустите.Профилактика неисправностей окрасочного оборудования Graco
Чтобы избежать появления ошибок и дорогостоящего ремонта, соблюдайте правила эксплуатации:
- Контролируйте сеть: Используйте выделенную линию питания и стабилизатор напряжения при работе на строительных площадках.
- Чистота фильтров: Регулярно промывайте входной фильтр и фильтр пистолета. Засор — главная причина 90% ошибок перегрузки (CODE 12).
- Материалы: Используйте только рекомендованные производителем жидкости и растворители. Неподходящая вязкость материала сжигает мотор.
- Оригинальные запчасти: Для ремонта используйте только оригинальные датчики, щетки и платы Graco — это гарантирует корректную работу системы защиты.
Когда нужно обращаться в сервис по ремонту аппаратов для окраски
Если вы выполнили все шаги из таблицы, аппарат остыл, фильтры чисты, напряжение в сети в норме, но ошибка (особенно CODE 05, CODE 10 или CODE 16) появляется снова — проблема носит внутренний характер. Для точной диагностики и сохранения гарантии рекомендуется обратиться к сертифицированным специалистам сервисных центров Graco.
