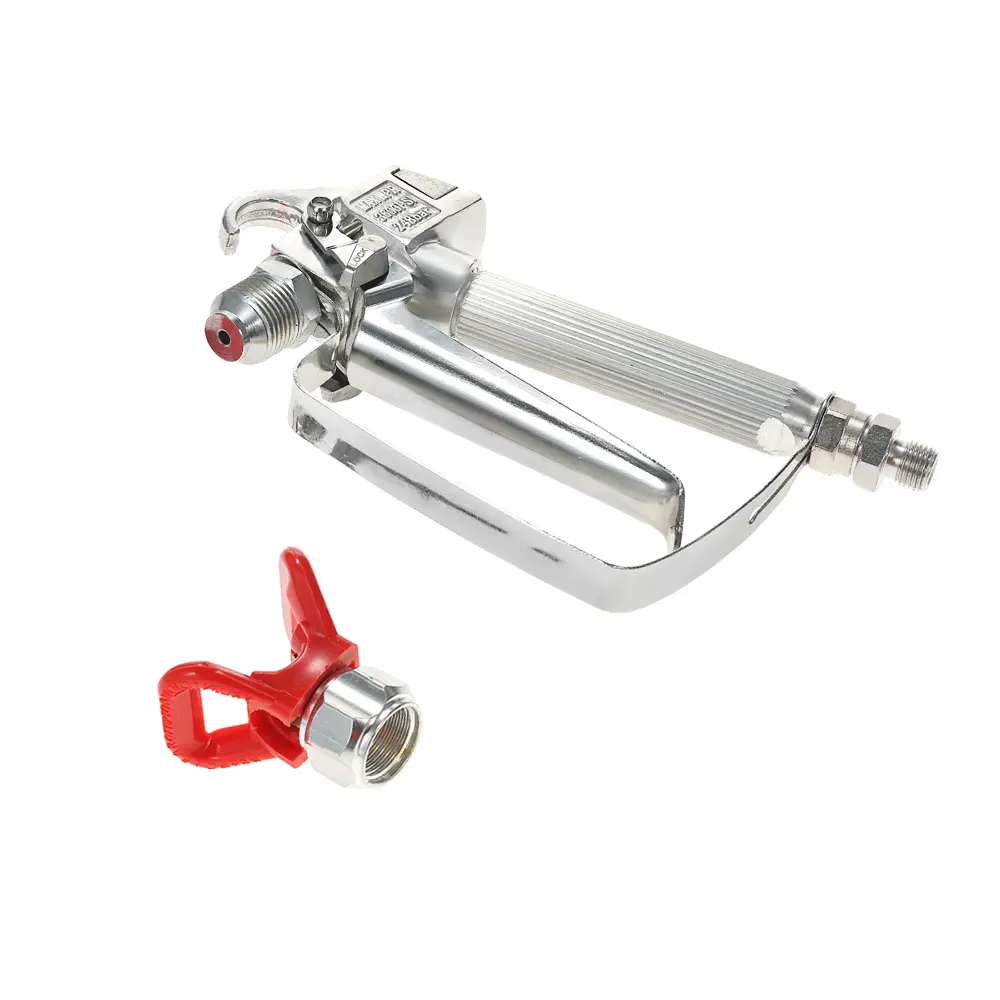

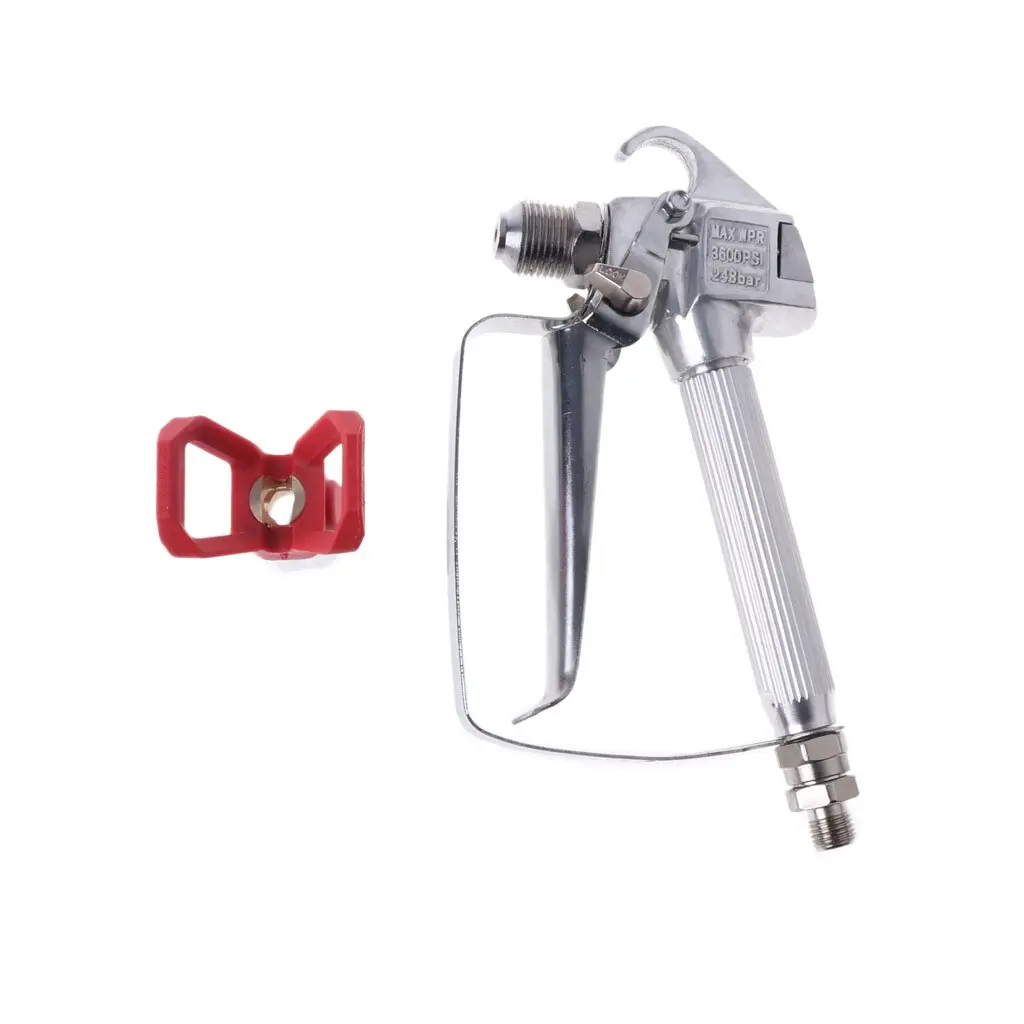

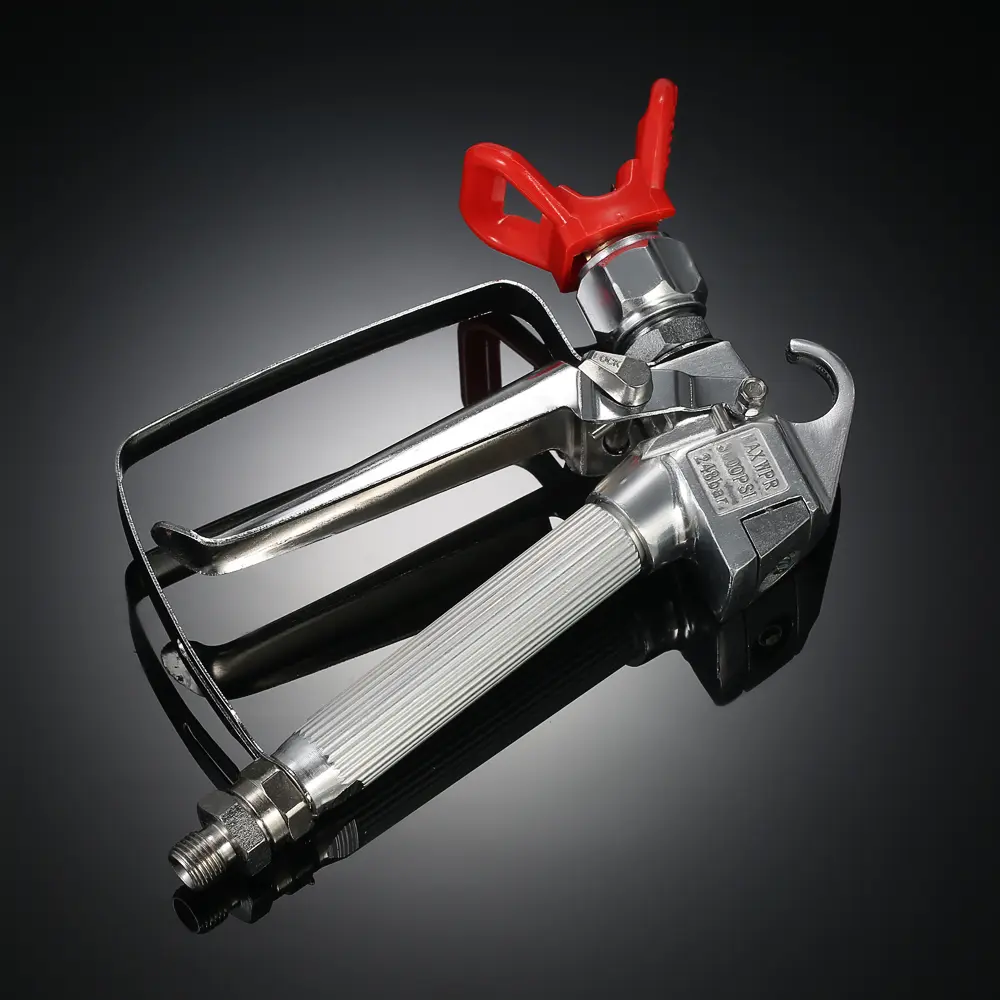

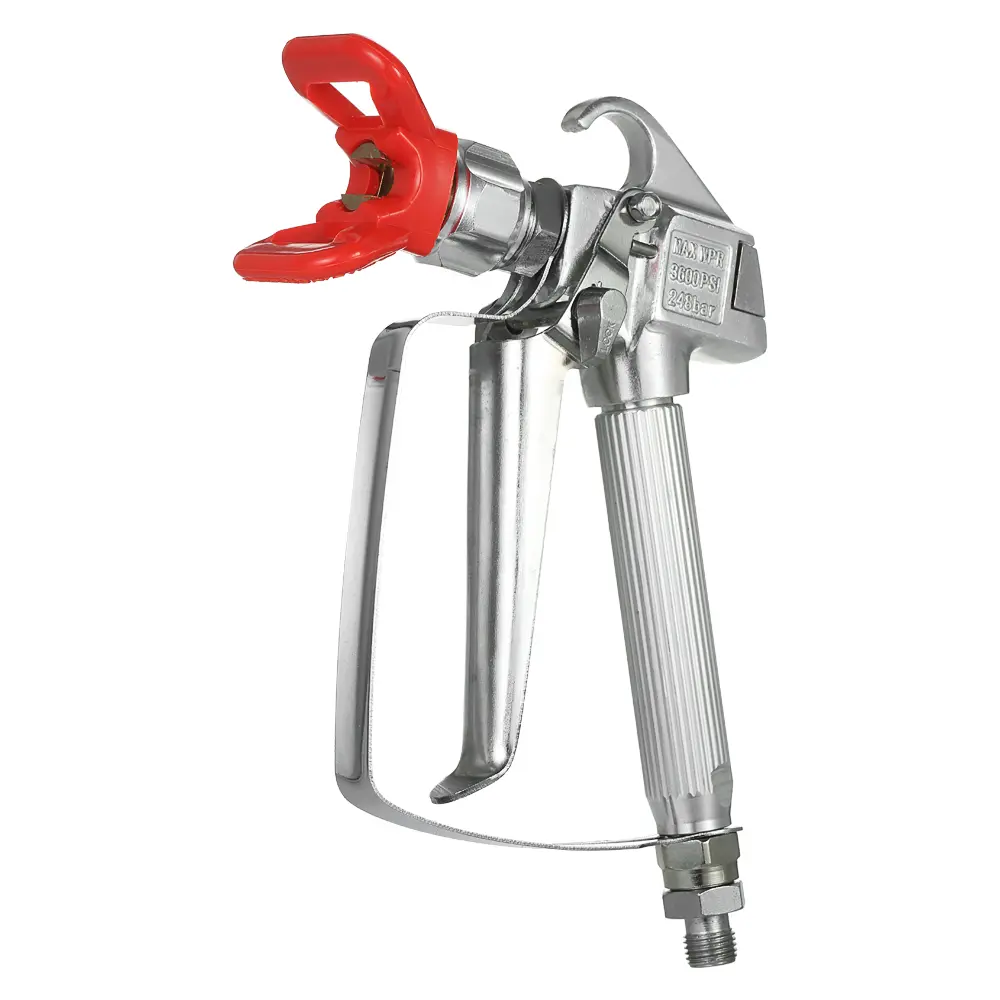

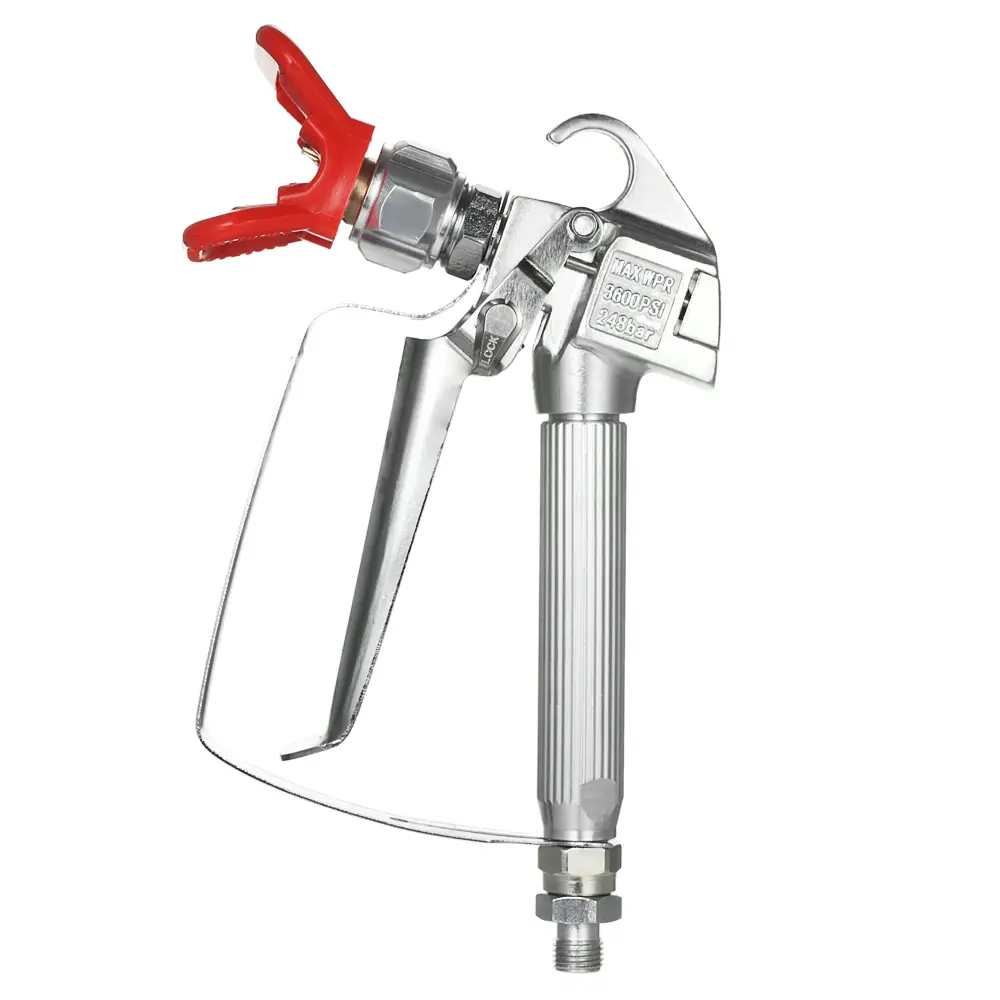

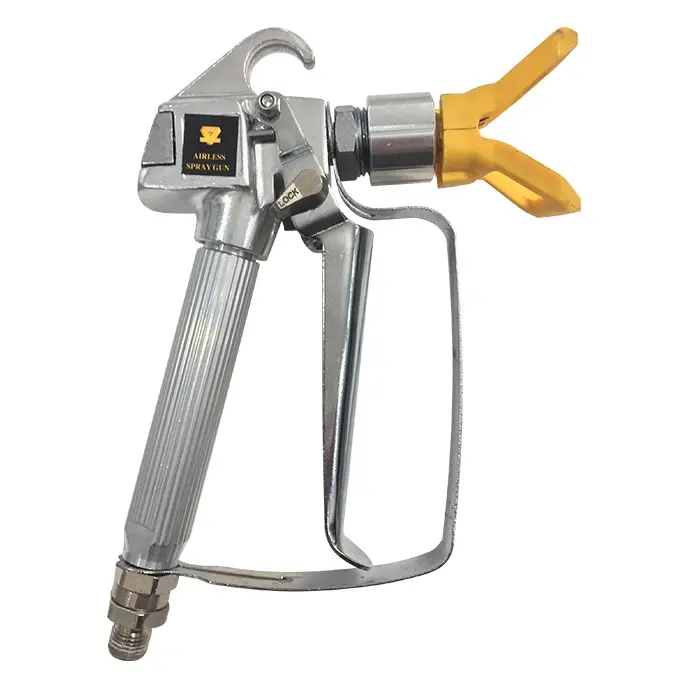

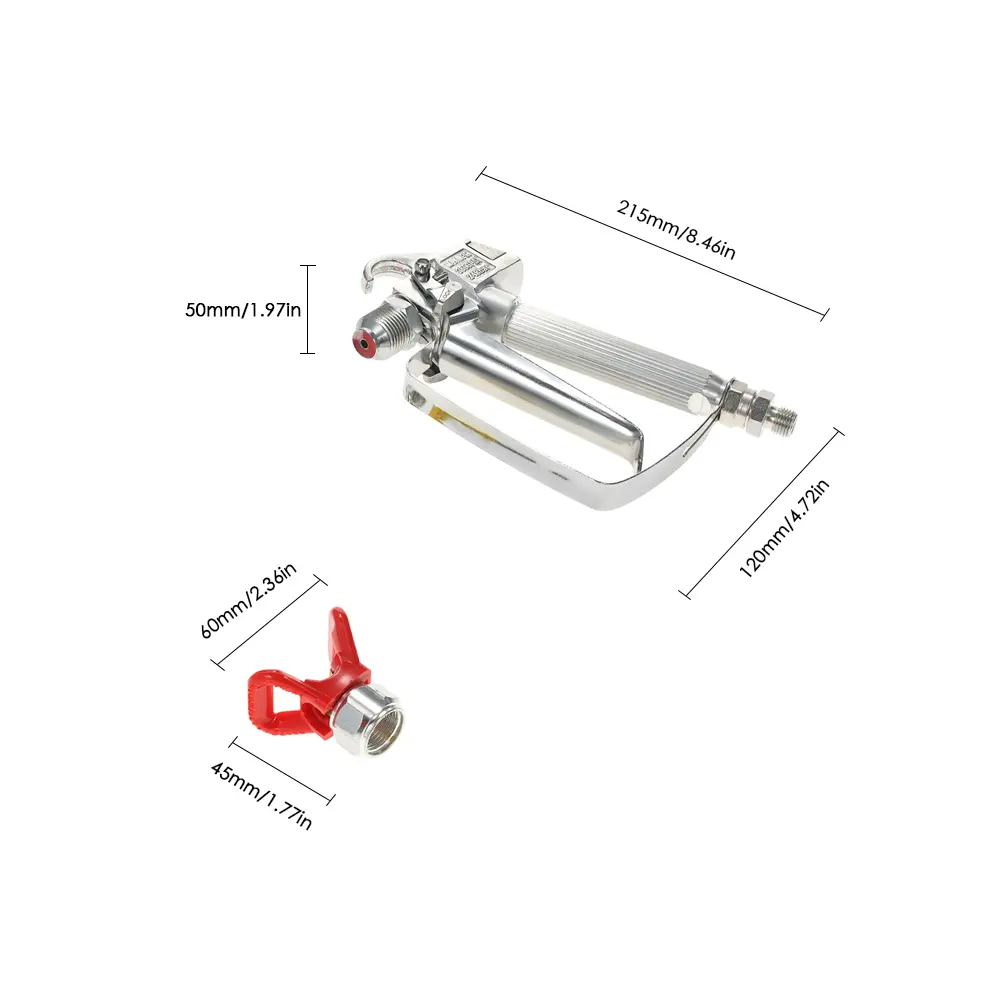

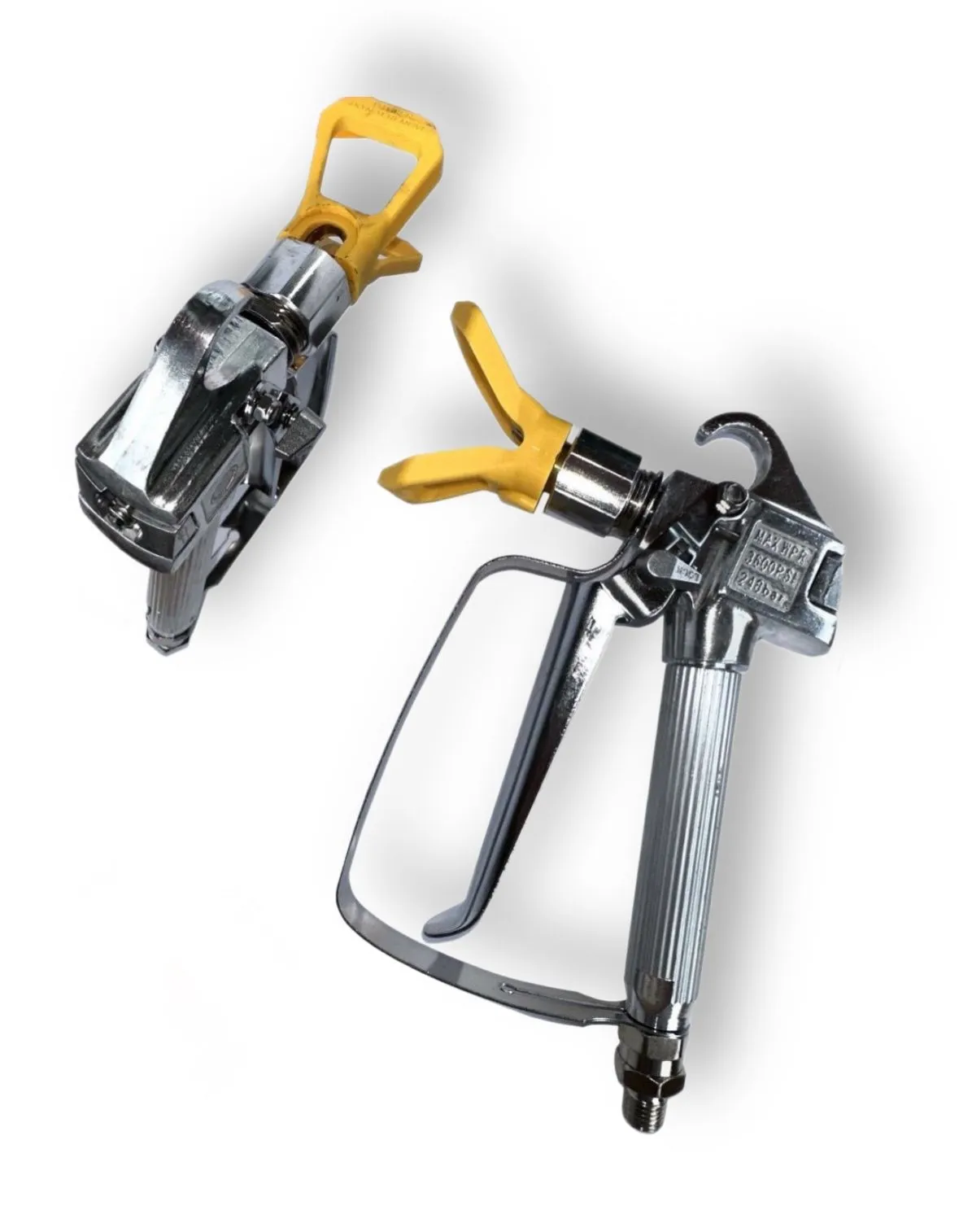

Безвоздушный краскопульт для покраски PASCO ASG 5

Безвоздушный краскопульт PASCO ASG-5 предназначен для распыления краски под высоким давлением.

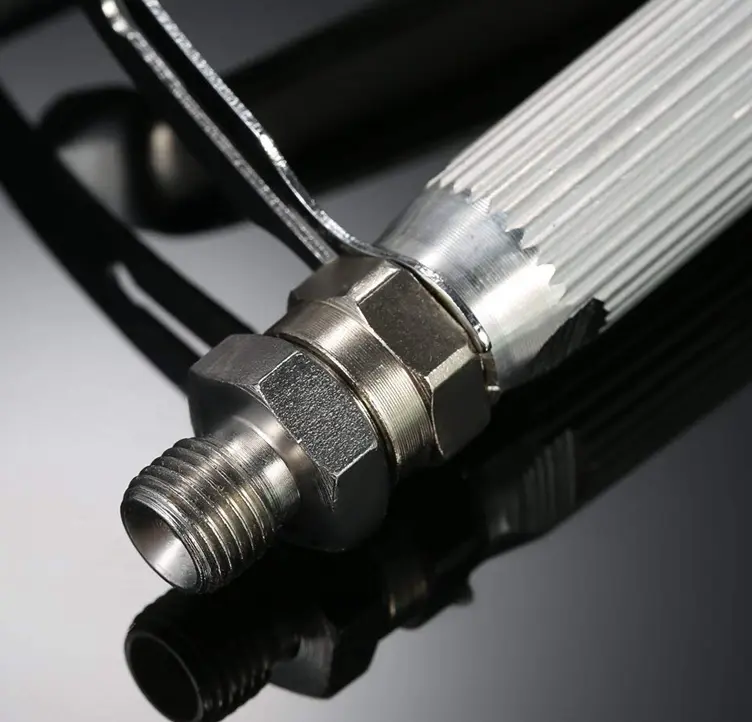

Краска в краскопульт поступает по шлангу, идущему от окрасочного агрегата к краскопульту. Шланг к краскопульту прикручивается на резьбовое соединение, имеющее дюймовую резьбу 1/4" NPSM. В случае если от окрасочного агрегата идут шланги с резьбой М16х1,5 или 3/8” , то безвоздушный краскопульт прикручивается с помощью специального переходника, рассчитанного на высокое давление.

На безвоздушный краскопульт установлен специальный вертлюг,для того чтобы маляр меньше уставал при покраске. Маляр при работе будет, в основном, вращать краскопульт, а шланги будут практически не поворачиваться,благодаря наличию вертлюга.

В рукоятке краскопульта установлен «пальчиковый» фильтр, для финишной фильтрации краски перед вылетом из краскораспылителя. Фильтра для краскопульта имеют различное количество отверстий на единицу площади, что позволяет подобрать фильтр практически под любую вязкость и абразивность краски. Для смены фильтра снимаем предохранительную рукоятку, и скручиваем рифленую рукоятку краскопульта, внутри данной рукоятки и будет размещаться фильтр. Фильтр необходимо ежедневно после покраски проверять и чистить, иначе фильтр может застрять в краскопульте, и придется его выпрессовывать.

Безвоздушный краскопульт имеет предохранительный механизм,для предотвращения случайного соскальзывания кисти руки маляра, и предотвращения случайных травм.

Также на краскопульте установлен предохранитель, находится под курком краскопульта. Предохранитель защелкивает курок краскопульта, и предотвращает случайное нажатие курка при проведении сервисного обслуживания краскопульта.

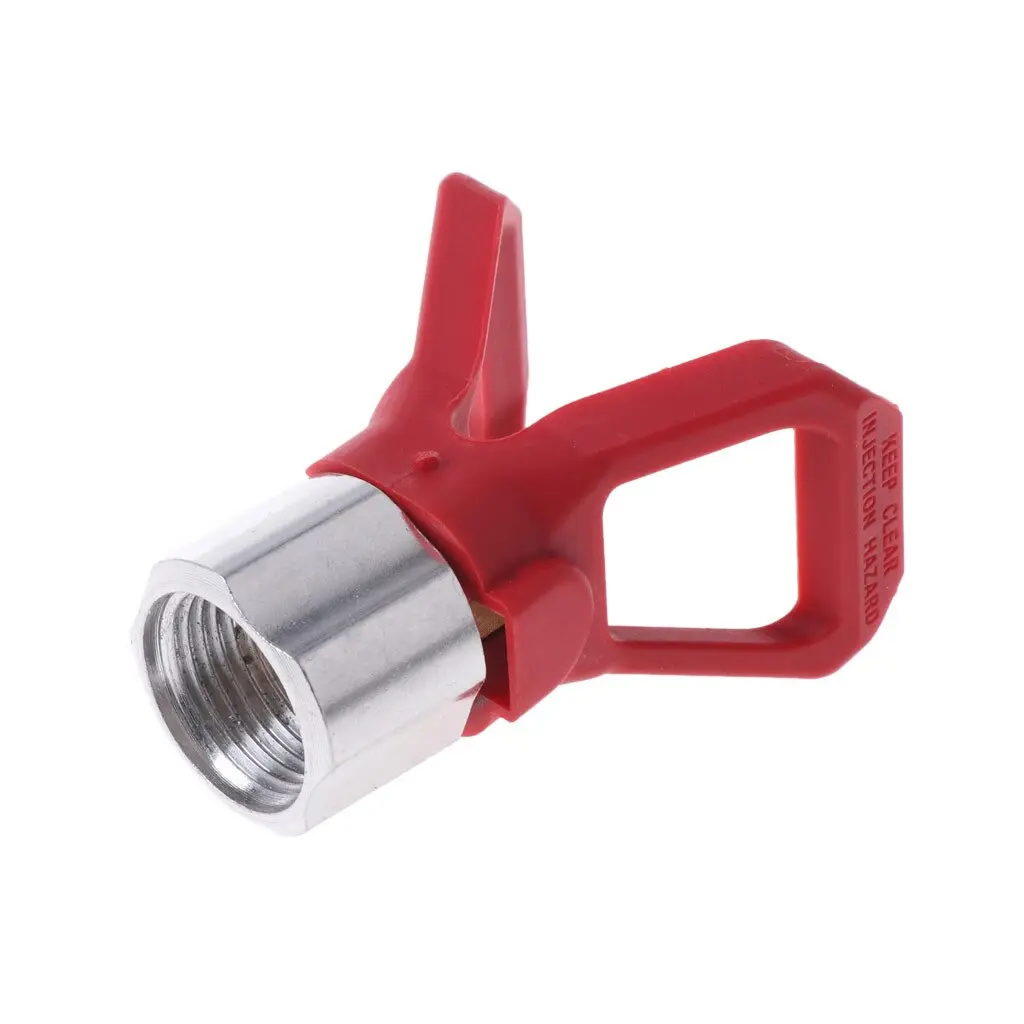

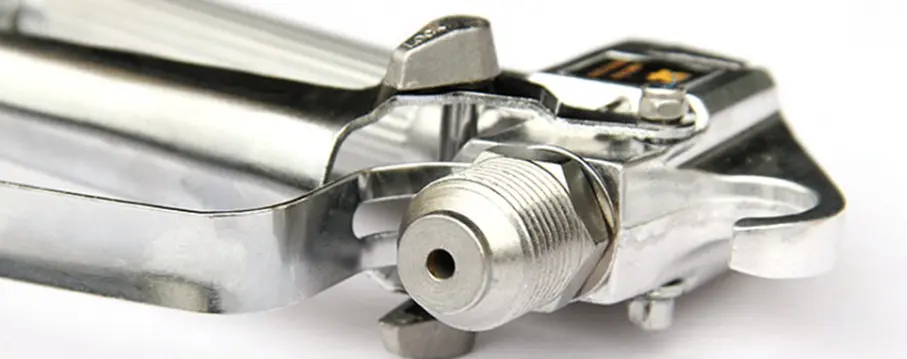

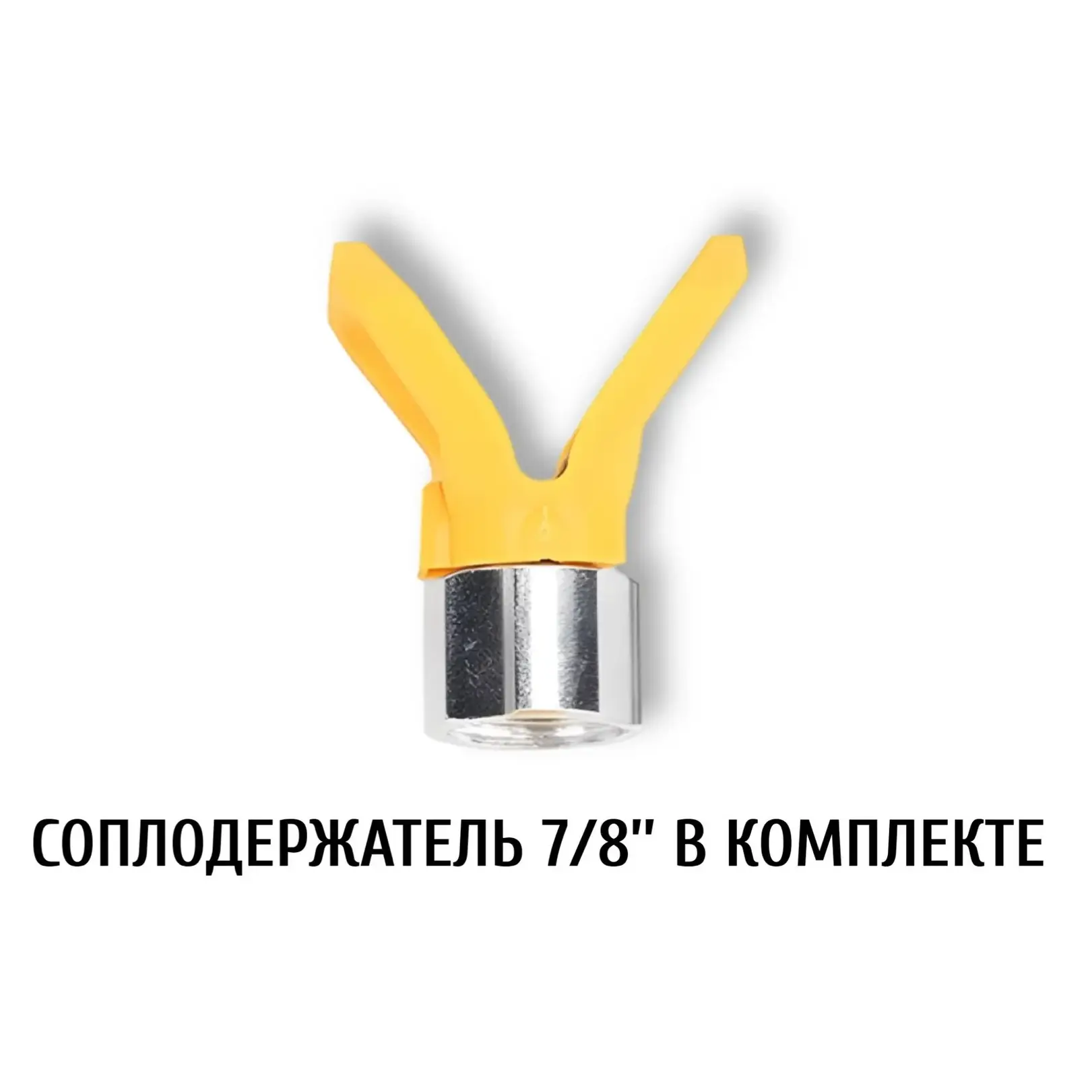

Соплодержатель, он же держатель форсунки, прикручивается к краскопульту через резьбовое соединение - 7/8”. Благодаря этому, к краскопульту подходят удочки (удлинители краскопульта) с американскими типами резьбы, например для краскопультов, типа, Graco, Wagner.

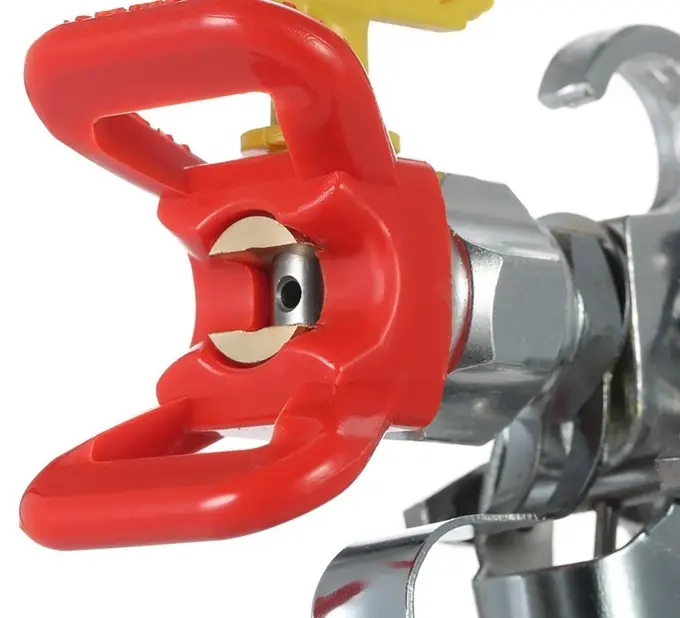

Сопло вставляется в специальное отверстие в соплодержателе,а с другой стороны в соплодержатель вставляется седло с уплотнением. После того как сопло, седло и уплотнение вставлены в соплодержатель, он прикручивается к безвоздушному краскопульту. Прикручивать соплодержатель, и затягивать его ,лучше от руки, не применяя никакие виды разводных или газовых ключей, дабы не сорвать резьбу или не разломать соплодержатель пополам.

Сопла на безвоздушный краскопульт бывают различных типов размеров, и отличаются по проходному сечению и по углу - ширине получаемого факела. На каждом сопле (форсунке) присутствует трехзначный номер сопла,который показывает какой ширины факел должен получаться от данного сопла, и какое отверстие (а следовательно и расход) у данного сопла.

Сопла подбираются индивидуально, под тип краски и под конкретную деталь покраски.

Как подобрать сопло для окрасочного пистолета?

Сопла на безвоздушный краскопульт подходят типа размера 11.1 мм. Вся нумерация типов размеров сопел полностью идентична соплам Contacor и пр.

Краскопульт рассчитан на максимальное давление краски до 248 бар (25 МПа) и подходит практически для всех электрических или бензиновых окрасочных агрегатов, так как практически все подобные окрасочные агрегаты нагнетают максимальное давление не более 248 бар. При подключении данного краскопульта к пневматическим окрасочным агрегатам важно обратить внимание на максимальное давление, которое они развивают (должно быть не более 250 атм. ), либо на передаточное соотношение (должно быть не более 30:1).

Обычно данный безвоздушный краскопульт применяется для бытовых окрасочных агрегатов типа ASpro 1800 и ASpro 1900.   Окрасочный пистолет может подключаться как к мембранным окрасочным агрегатам, так и к аппаратам поршневого типа.

Внешне краскопульт идентичен по дизайну краскопульту бытового распыления, характеристики краскопульта и комплектующие к нему, также аналогичны другим краскопультам.

Универсальная присоединительная резьба, самые распространенные типы форсунок, которые к нему подходят, максимальное давление,стандартное для всех электрических окрасочных агрегатов, низкая цена на краскопульт безвоздушного распыления, все эти особенности и стандарты делают данный краскопульт - самым универсальным и удобным строительным краскораспылителем.
