Пистолет ASPRO (для баков)

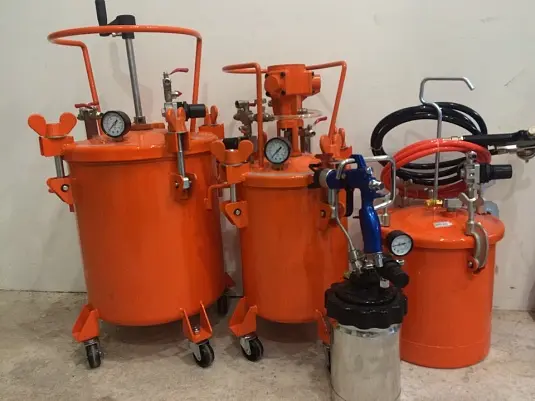

КРАСКОПУЛЬТ ДЛЯ РАБОТЫ С КРАСКОНАГНЕТАТЕЛЬНЫМИ БАКАМИ.

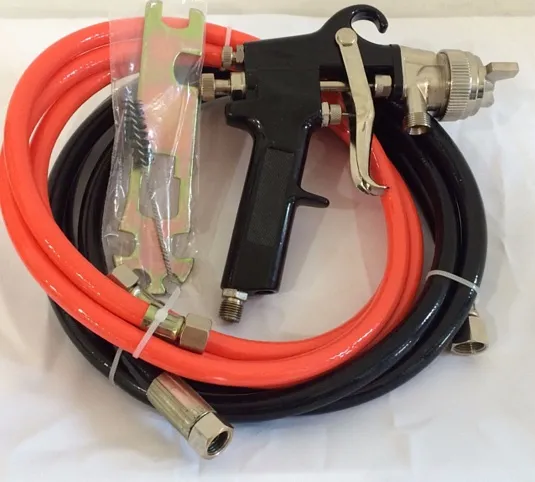

Для нанесения вязких лакокрасочных материалов с вязкостью до 180 сек по вязкозиметру ВЗ-4 методом воздушного распыления или например шпаклевочных масс применяют красконагнетательные баки DP и краскопульты (распылители) DP-pq-2u (рис. 1), питание которого сжатым воздухом осуществляется от пневматической магистрали или бытового компрессора производительностью до 0,5 м³/мин при давлении до 0,6 Мпа. Подача шпаклевки или лакокрасочных материалов к распылителю осуществляется от работающего с ним в комплекте красконагнетательного бака. Принципиальная конструкция краскораспылителя можно рассмотреть на схеме ниже, который состоит из стального корпуса 5, с воздушным клапаном 9, распылительной головки 2, сопла 3, иглы 4 идет в комплекте с регулятором 6, рукоятки 8 с нипелем 7 для воздуха и нипеля 1 для шпаклевки или краски и курка 10.

Шпаклевка подается к распылителю из красконагнетательного бака под давлением сжатого воздуха 0,2...0,3 Мпа по резиновому рукаву, подсоединенному к ниппелю 1. По другому резиновому рукаву, подсоединенному к ниппелю 7, от источника питания подается сжатый воздух под давлением 0,3...0,4 Мпа. Краскораспылитель включается в работу нажатием на курок. При нажатии на курок 10 перемещается воздушный клапан 9 и открывается воздушный канал в корпусе, по которому сжатый воздух подается в головку. Одновременно перемещается игла 4 и открывает отверстие сопла 3 для выхода шпаклевки из распылителя. На выходе из сопла шпаклевка подхватывается, дробится на мельчайшие частицы сжатым воздухом и напыляется на обрабатываемую поверхность. Конструкция головки предусматривает изменение кольцевого зазора между головкой и соплом, что позволяет подбирать оптимальный режим распыления. Ход иглы определяет количество выходящей из сопла шпаклевки или краски. С увеличением хода расход шпаклевки увеличивается и наоборот. Необходимый ход иглы устанавливают с помощью регулятора.

Цвет краскопульта, серебро или черный.
