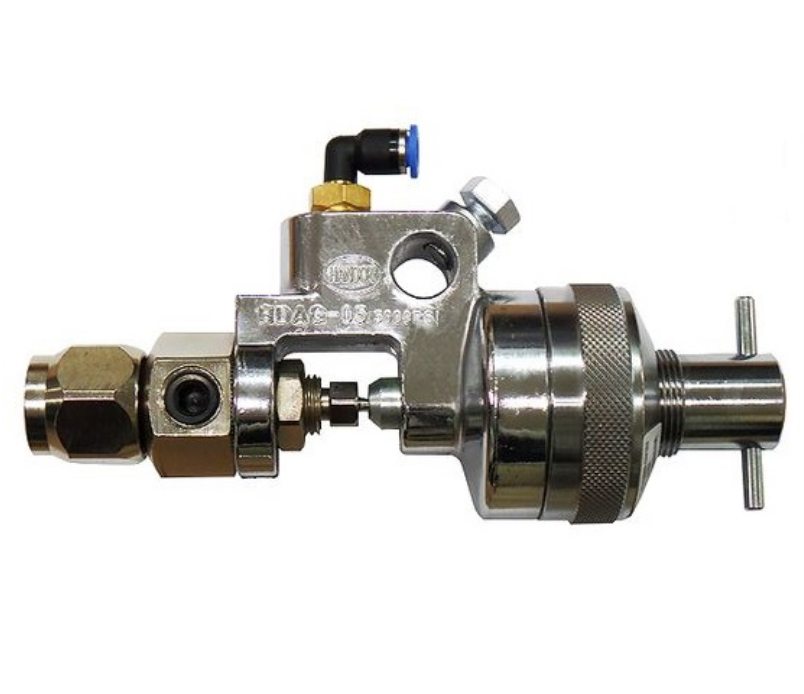

Пистолет автоматический разметочный Handok Airless Auto Gun HDAG-05

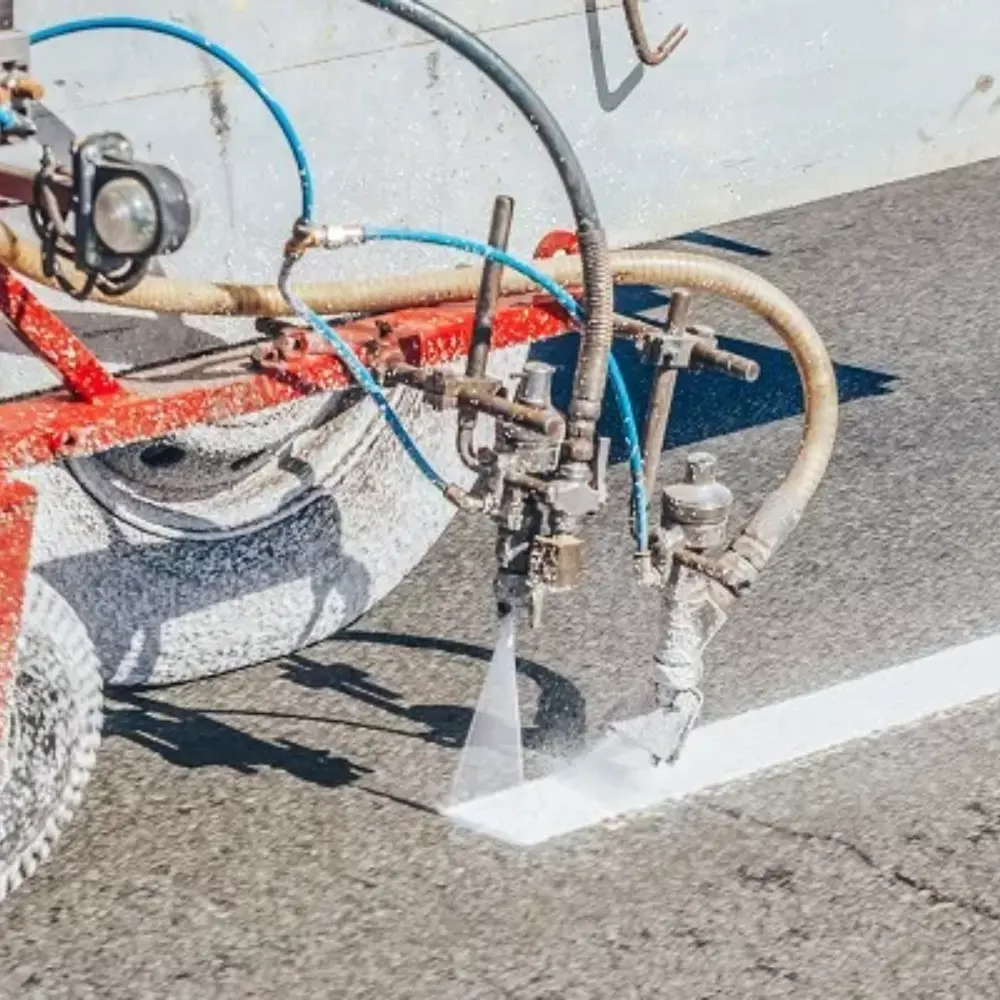

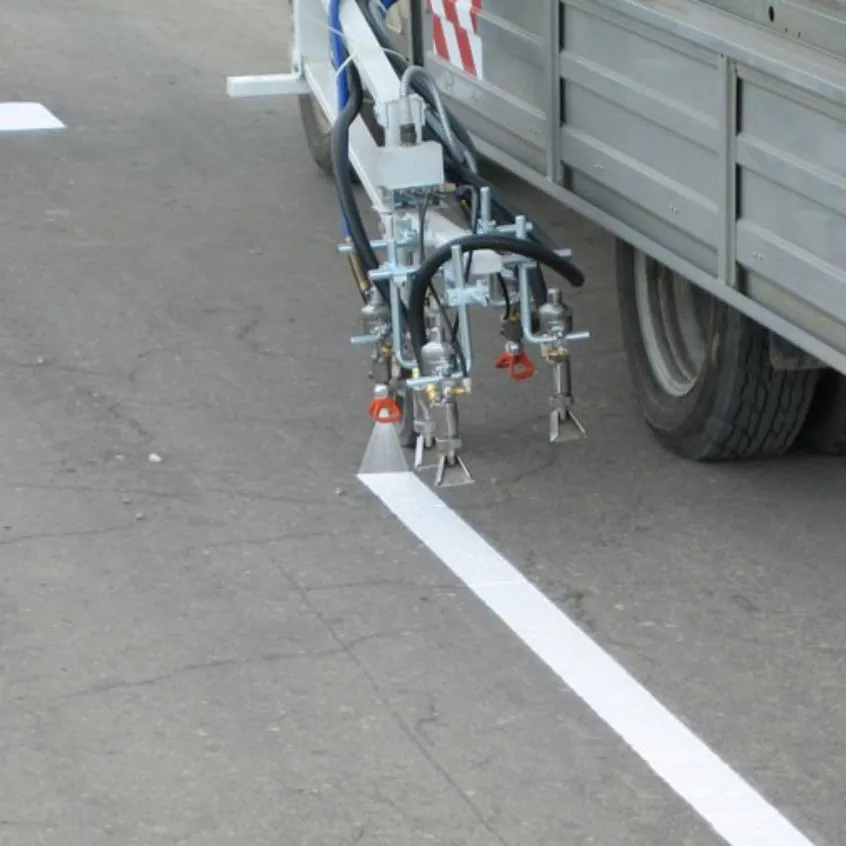

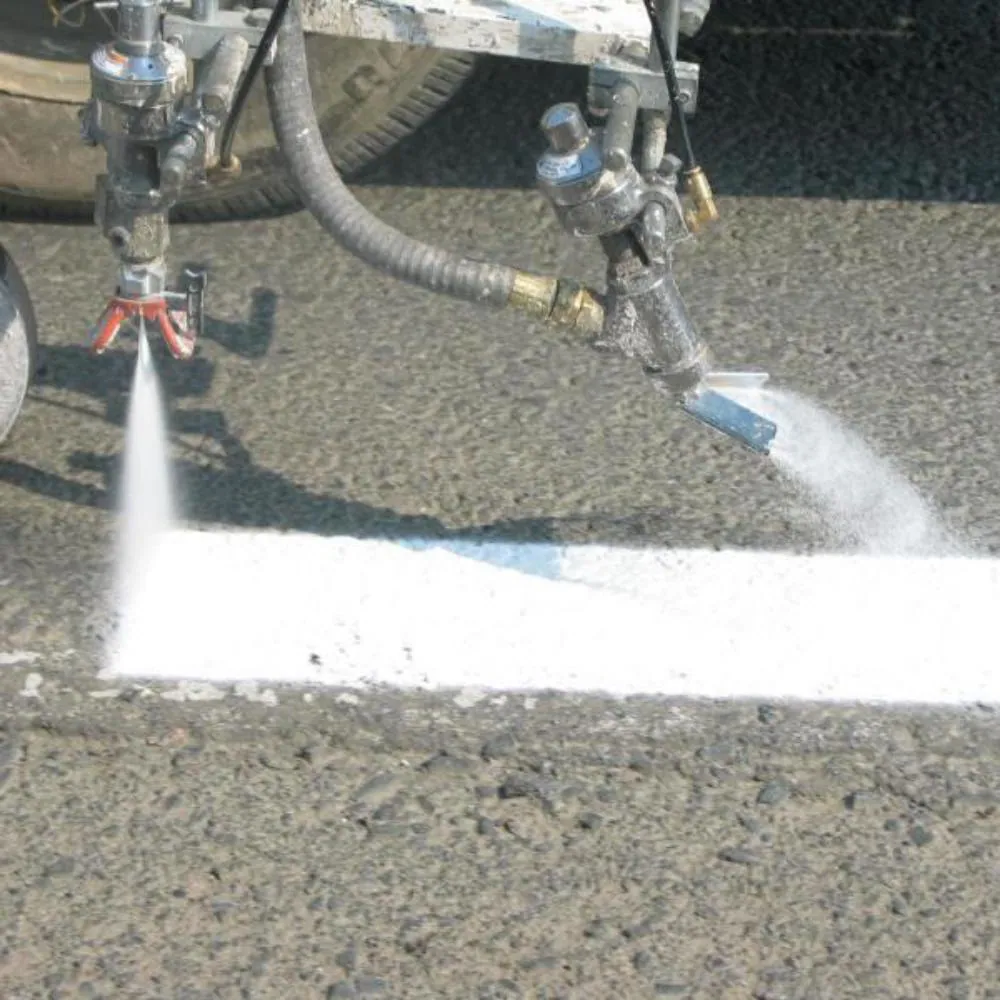

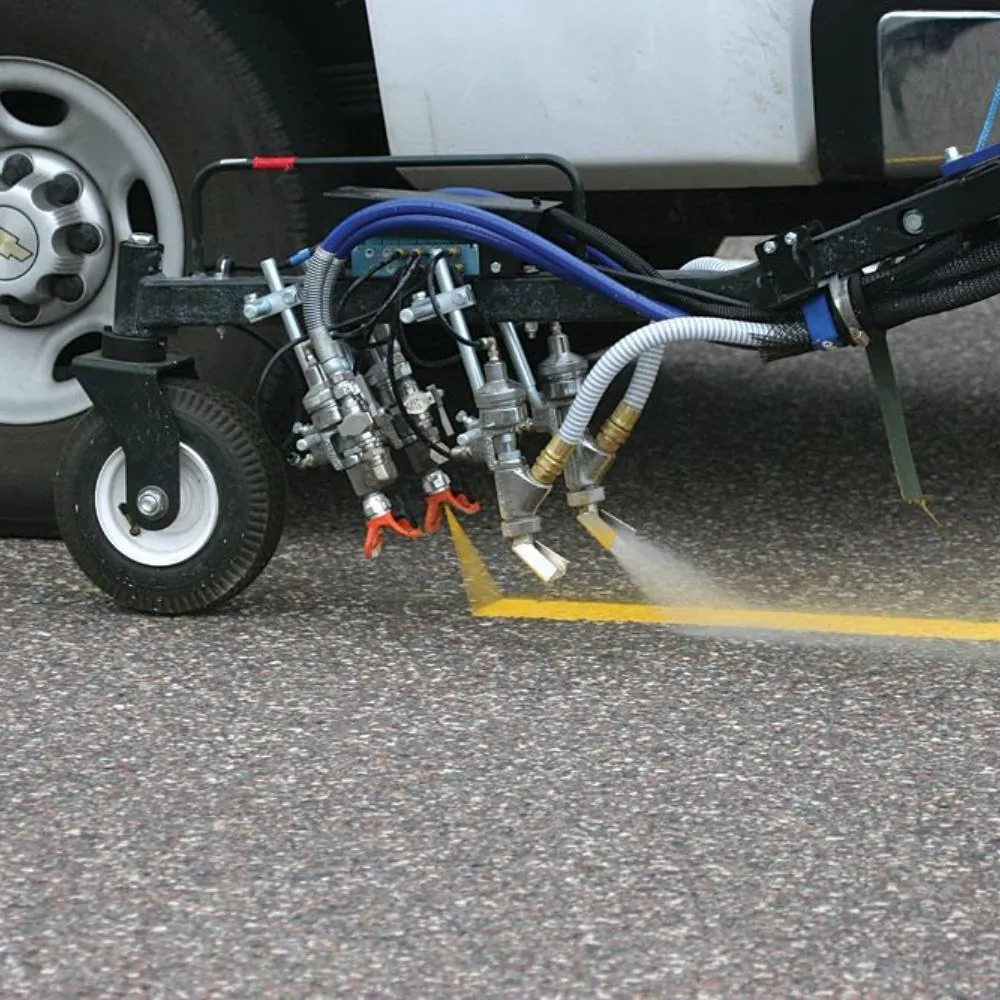

Пистолет автоматический безвоздушный для дорожно-разметочных машин Graco RoadPak, VISKAUNT II, Dura Flo 1800, Шмель Handok Airless Auto Gun HDAG-05 (AUTO GUN HAG-05).
Используется как качественная замена Пистолет автоматический разметочный Graco 238377
Применение
- HDAG-05: материалы средней вязкости (водные и масляные краски).
- HDAG-051: материалы высокой вязкости (клей, герметик, смазка, жидкий винил).
- Легкая и компактная конструкция
- Изготовлен из нержавеющей стали
- Работает под высоким давлением
- Регулируемое положение иглы для точной работы
Этот пистолет обычно используется с насосами высокого давления. Шар и седло шара изготовлены из твердого металла.
В комплекте HDAG-05: гайка (300-021) / прокладка (300-019) / переходник (300-018).

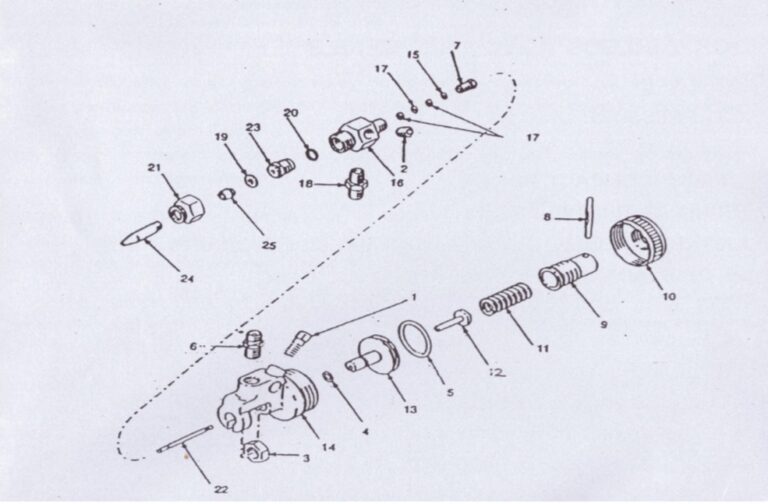

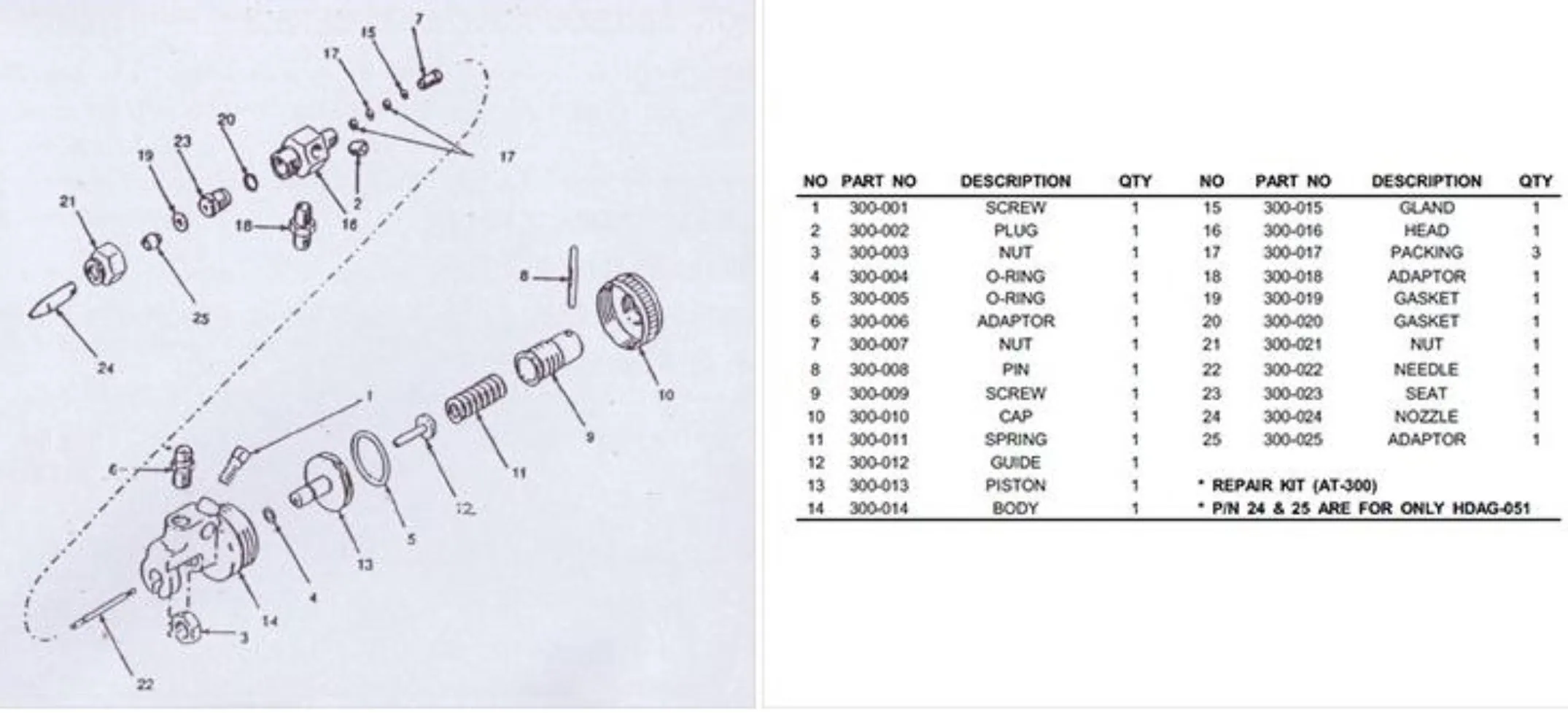

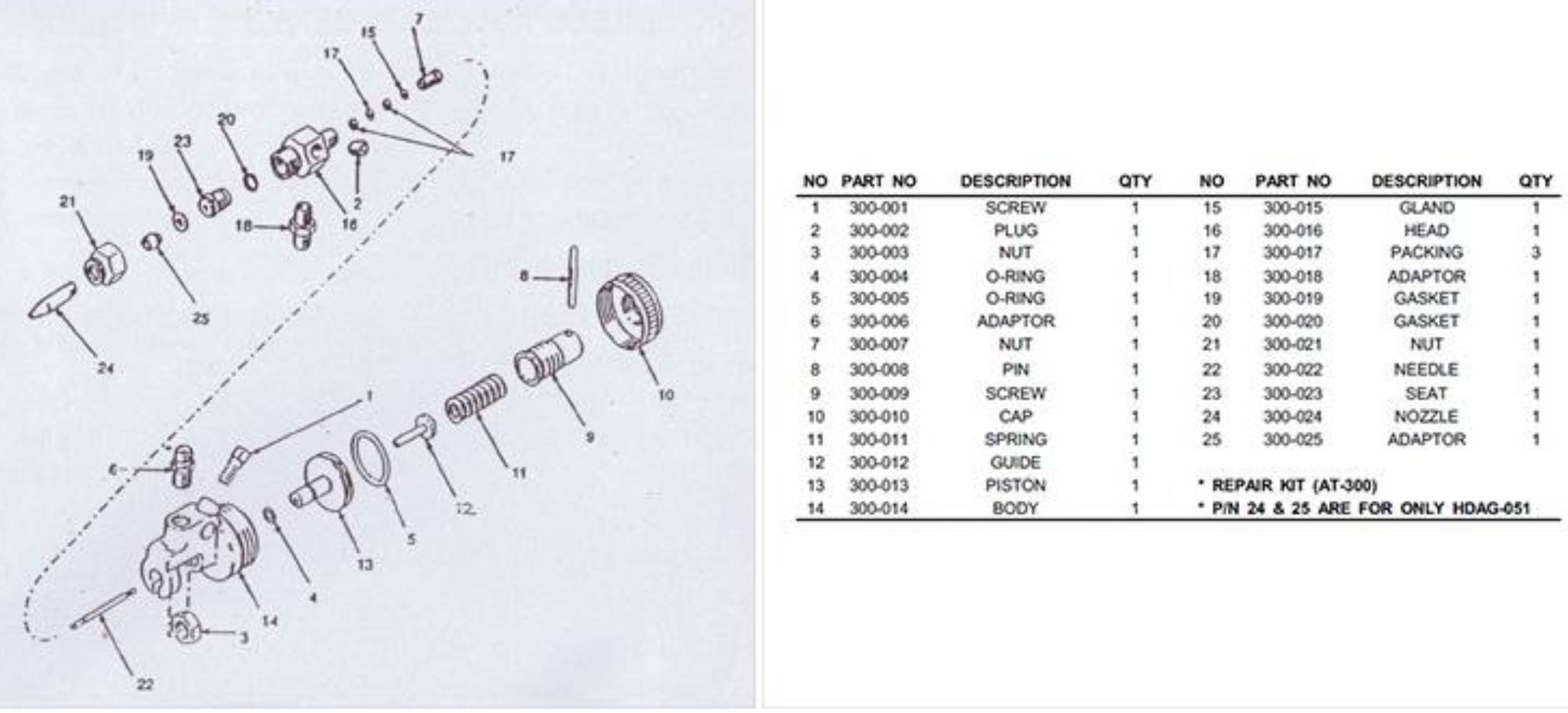

AUTO GUN (HDAG-05, 051) Parts List
Parts list for AUTO GUN (HDAG-05, 051).
Lower parts
| NO | PART NO. | DESCRIPTION | Q’TY |
|---|---|---|---|
| 1 | 300-001 | SCREW | 1 |
| 2 | 300-002 | PLUG | 1 |
| 3 | 300-003 | NUT | 1 |
| 4 | 300-004 | O-RING | 1 |
| 5 | 300-005 | O-RING | 1 |
| 6 | 300-006 | ADAPTOR | 1 |
| 7 | 300-007 | NUT | 1 |
| 8 | 300-008 | PIN | 1 |
| 9 | 300-009 | SCREW | 1 |
| 10 | 300-010 | CAP | 1 |
| 11 | 300-011 | SPRING | 1 |
| 12 | 300-012 | GUIDE | 1 |
| 13 | 300-013 | PISTON | 1 |
| 14 | 300-014 | BODY | 1 |
| 15 | 300-015 | GLAND | 1 |
| 16 | 300-016 | HEAD | 1 |
| 17 | 300-017 | PACKING | 3 |
| 18 | 300-018 | ADAPTOR | 1 |
| 19 | 300-019 | GASKET | 1 |
| 20 | 300-020 | GASKET | 1 |
| 21 | 300-021 | NUT | 1 |
| 22 | 300-022 | NEEDLE | 1 |
| 23 | 300-023 | SEAT | 1 |
| 24 | 300-024 | NOZZLE | 1 |
| 25 | 300-025 | ADAPTOR | 1 |
Эксплуатация
1. Оператор должен проверить все соединения в системе на герметичность.
2. В случае утечки выключите насос и сбросьте давление в системе, затяните соединения, запустите насос и убедитесь, что утечка прекратилась.
3. Из соображений безопасности прекратите подачу воздуха, подаваемого к автопистолету.
4. Выключите насос подачи жидкости.
5. Откройте сливной клапан насоса, чтобы сбросить давление в шланге, насосе и клапане, автоматического пистолета для сброса может быть недостаточно, поэтому подготовьте контейнер для сбора дренажа.
6. Оператор может изменить размер отверстия сопла для адаптации к условиям работы.
7. Не попадайте в зону распыления сопла.
8. Пистолет может быть адаптирован для работы в роботизированной автоматической системе.
Предупреждения
Устройство высокого давления, только для профессионального использования. Внимательно прочтите руководство по эксплуатации перед началом работы. Соблюдайте все предупреждения.
Внимание: опасность инъекции! Пистолет или окрасочный аппарат под высоким давлением могут привести к серьезной травме, так как материал может проникнуть под кожу.
ЗАПРЕЩАЕТСЯ направлять устройства высокого давления (пистолет или насадку) на человека. Не пытайтесь отклонить или остановить утечки в системе вручную. В случае проникновения материала под кожу незамедлительно обратитесь за медицинской помощью.
Система способна создавать высокое давление, во избежание разрыва компонентов и травмы оператора, все компоненты системы должны иметь максимальное рабочее давление не ниже давления, указанного для насоса.
Высокоскоростной поток материала через оборудование может создавать статическое электричество. Все распыляемое оборудование и объекты должны быть должным образом заземлены, чтобы предотвратить искрообразование, которое может привести к пожару или взрыву.
Перед обслуживанием, очисткой или снятием любой детали всегда отключайте источник питания, тщательно сбрасывайте давление жидкости и устанавливайте на предохранитель на пистолете.
Используйте только рукав, который имеет пружинную защиту. Пружинная защита помогает защитить рукав от повреждений, которые могут привести к разрыву рукава и возможным серьезным травмам.
