Ремкомплект насоса GRACO GX19, GXFF, GX21

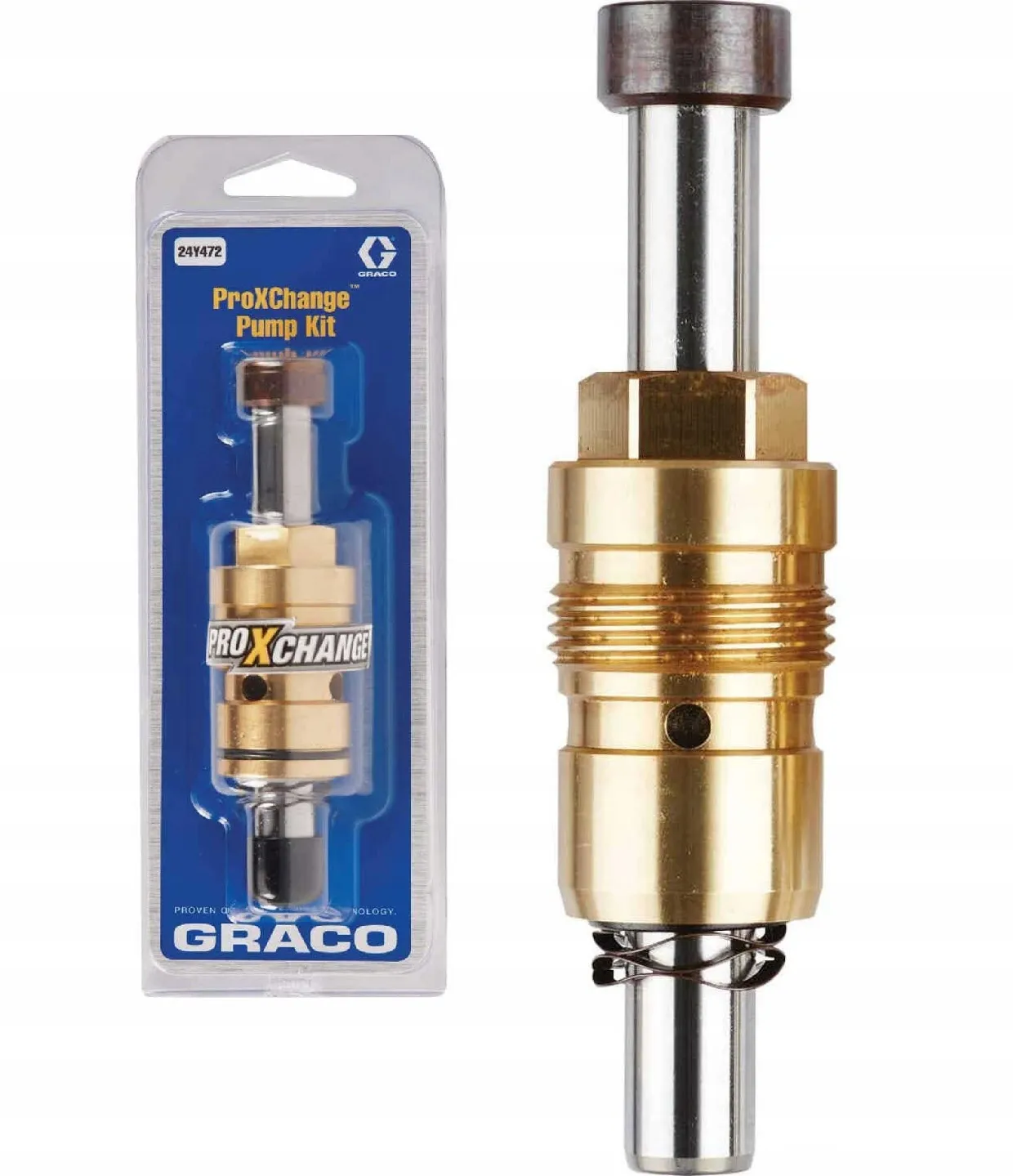

Поршневой насос ProXChange  для GRACO GX21, GX FF

Поршневой насос GRACO для окрасочного аппарата GX 21 и GX FF изготовлен из высококачественного металла, в том числе нержавеющей стали ISS (пр-во США).

На схеме позиция №25

Перечень деталей насоса

1- 17G447 КОРПУС, насоса 17H605 Модели 17F924, 17G184,17H222, 17H223
2- 17D364 НАПРАВЛЯЮЩАЯ, шара
3- 128336 ПРУЖИНА, сжатия 1
4- 105445 ШАРИК, 0,5 дюйма 1
5- 117501 ВИНТ, крепежный, со шлицем, шестигранная головка
6- КОМПЛЕКТ, впускной корпус включает позиции 2, 3, 4, 6a
6a- 124582 УПЛОТНИТЕЛЬ, уплотнительное кольцо
7- 17J878 КОМПЛЕКТ, кнопка"PushPrime" включает позиции 7a, 7b
7a- 16P303 УПЛОТНИТЕЛЬ, уплотнительное кольцо
7b- 17K420 НАКЛЕЙКА, кнопка "PushPrime"
8- КОМПЛЕКТ, клапан, сливной, включает позиции 9, 10, 11 235014 Модели 17H211, 17H214
17J925 Модели 24Y680, 17F924,17G183, 17G184, 17H218,17H219, 17H221, 17H222,17H223
9- ОСНОВАНИЕ, клапан 224807 Модели 17H211, 17H214
10- РУЧКА, клапан, для слива
187625 Модели 17H211, 17H214 1
15Y185 Модели 24Y680, 17F924,
17G183, 17G184, 17H218,
17H219, 17H221, 17H222,
17H223 включает позицию 11
11- 111600 ШТИФТ, с канавкой, модели 17H211, 17H214
12- 288747 КОМПЛЕКТ, фильтр (установлен не на всех моделях)
13- 120776 УПЛОТНИТЕЛЬ, уплотнительное кольцо
14- 24Y327 КОМПЛЕКТ, ремонтный, выпускной фитингпозиции 12, 13
15- 17J880 КОМПЛЕКТ, ремонтный, выпускной клапанпозиции 42
16- 128323 ПРУЖИНА клапана
21- 16D531 УПЛОТНИТЕЛЬ, уплотнительное кольцо
25- 24Y472 КОМПЛЕКТ, ремонтный, поршневой насос включает позиции 16, 21
28- КОМПЛЕКТ, регулятор давления включает позиции 5, 28a, 28b, 28c, 29, 30
17J881 Модели 17H211, 17H214 1
17J927 Модели 24Y680, 17F924,
17G183, 17G184, 17H218,
17H219, 17H221, 17H222,
17H223
28a- 15A464 НАКЛЕЙКА, система управления
28c- 106555 Уплотнительное кольцо
29- 17F227 КРОНШТЕЙН, электрический соединитель
30- КОМПЛЕКТ, экран, провод
42- 122486 УПЛОТНИТЕЛЬ, уплотнительное кольцо
43- 16X147 МАНОМЕТР, давления
Модели 17F924, 17G184, 7H222, 17H223
44- 155541 ФИТИНГ, поворотный Модели 17F924, 17G184, 17H222, 17H223

Поршневой насос 24Y472 окрасочных аппаратов GX-21 и GX FF поставляется в блистерной упаковке, готовый к работе. Замена насоса производится по схеме ProXChange, что позволяет без использования специальных инструментов извлечь вышедшую из строя насосную часть и заменить её на новую.
